ПРОИЗВОДСТВО ПЛАСТИНЧАТЫХ РАЗБОРНЫХ
ТЕПЛООБМЕННЫХ АППАРАТОВ
Теплообменный аппарат предназначен для работы в различных технологических процессах, где требуется передача тепла, нагрев или охлаждение различных жидкостей, различных паров и газов. Теплообменник может проектироваться и изготавливаться на расчетную температуру от минус 30 до 200 °С.

Теплообменник состоит из рамы и пакета теплообменных пластин с прокладками, размещенного внутри рамы. Теплообменник рассчитывается под конкретные параметры и в результате набирается такое количество пластин, которое необходимо для получения теплопередающей поверхности, достаточной для заданной производительности.

Преимущества использования систем теплопотребления зданий с теплообменниками (закрытых, независимых) относительно систем без теплообменников (открытых, зависимых).
1. Независимость систем теплопотребления от тепловой сети. В системе теплопотребления отсутствуют риски скачков давления и гидравлических ударов, которые возможны в тепловых сетях; отсутствует зависимость от качества внешнего теплоносителя, состояния магистральных сетей. Ввиду циркуляции в системах отопления и вентиляции воды без постоянной подпитки, вода „привыкает" к специфическим условиям системы и со временем сама улучшает свое качество. Продолжительность эксплуатации
систем теплопотребления значительно увеличивается, улучшаются эксплуатационные качества систем в целом.
2. Возможность использования любого теплоносителя. Использование в системах отопления и вентиляции низкозамерзающих жидкостей (этиленгликоль, пропиленгликоль и т.п.) позволяет снизить риск образования коррозии и отложений на внутренней поверхности трубопроводных систем, при отрицательных температурах отсутствует риск размораживания систем.
3. Для нужд горячего водоснабжения используется вода питьевого качества. В систему горячего водоснабжения поступает подогретая в теплообменнике вода из централизованной системы холодного водоснабжения с высокими санитарно-гигиеническими и бактериологическими показателями.
4. Надежность и безопасность. Больше отвечает современным требованиям и лучше адаптированы к новому оборудованию.
ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ
РАЗБОРНЫХ ПЛАСТИНЧАТЫХ
ТЕПЛООБМЕННИКОВ

ВЫСОКАЯ ПРОДУКТИВНОСТЬ
ВОЗМОЖНОСТЬ
УВЕЛИЧЕНИЯ
МОЩНОСТИ
ПОЛНЫЙ КОМПЛЕКС
СОПУТСТВУЮЩИХ
УСЛУГ
Коэффициент полезного действия для этого теплообменного оборудования – 80–85%. Показатель обеспечивается большой полезной площадью пластин – около 99% их поверхности передает тепло
НИЗКИЙ УРОВЕНЬ
ЗАГРЯЗНЕНИЯ
Конструкция внутренних каналов обеспечивает эффективное турбулентное движение сред внутри теплообменника. Благодаря этому внутренние полости самоочищаются под действием турбулентного потока теплоносителя и нагреваемой среды
Для этого нужно просто установить дополнительные пластины, при этом не нужно менять сегменты, которые уже используются
НЕБОЛЬШИЕ ПОТЕРИ
ДАВЛЕНИЯ
Благодаря специальной конструкции агрегата возможно постепенное изменение ширины канала. Уменьшение предельных значений возможных гидравлических потерь обеспечивается увеличением числа каналов
Расчет и подбор под гидравлические,
температурные режимы конкретных объектов.
Монтаж, настройка, отладка и запуск в эксплуатацию. Гарантийное, сервисное обслуживание, ежегодная промывка
ДОЛГОВЕЧНОСТЬ
При правильной эксплуатации и регулярном обслуживании устройство может прослужить 15–20 лет
КОНСТРУКЦИЯ
ТЕПЛООБМЕННОГО АППАРАТА
Конструктивно разборный пластинчатый теплообменник состоит из рамы и пакета пластин.

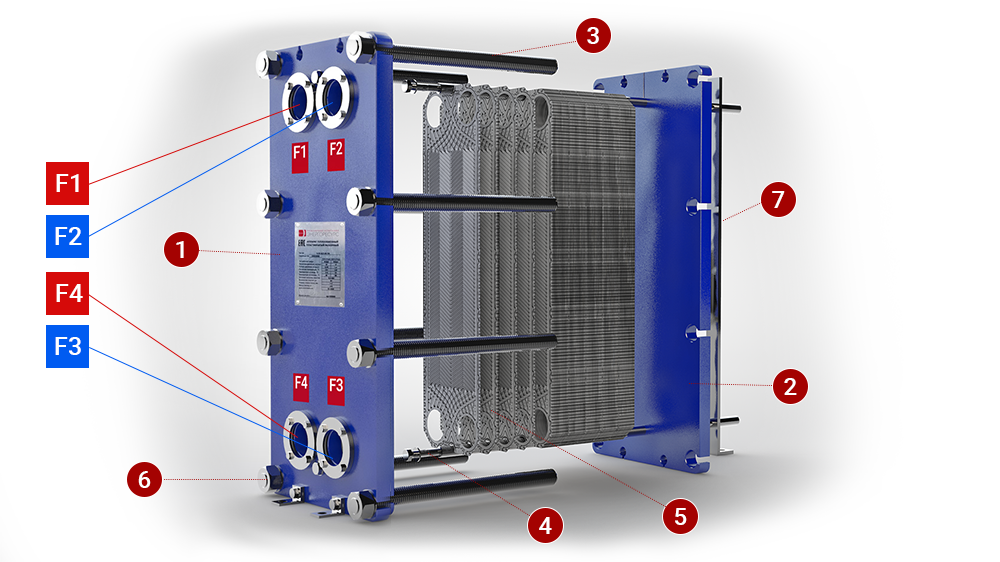

Состав рамы:
(1) – неподвижная плита;
(2) – прижимная плита;
(3) – верхняя направляющая соединена с неподвижной плитой;
(4) – нижняя направляющая;
(5) – расчетное количество пластин с резиновыми уплотнительными прокладками;
(6) – резьбовые стяжки.

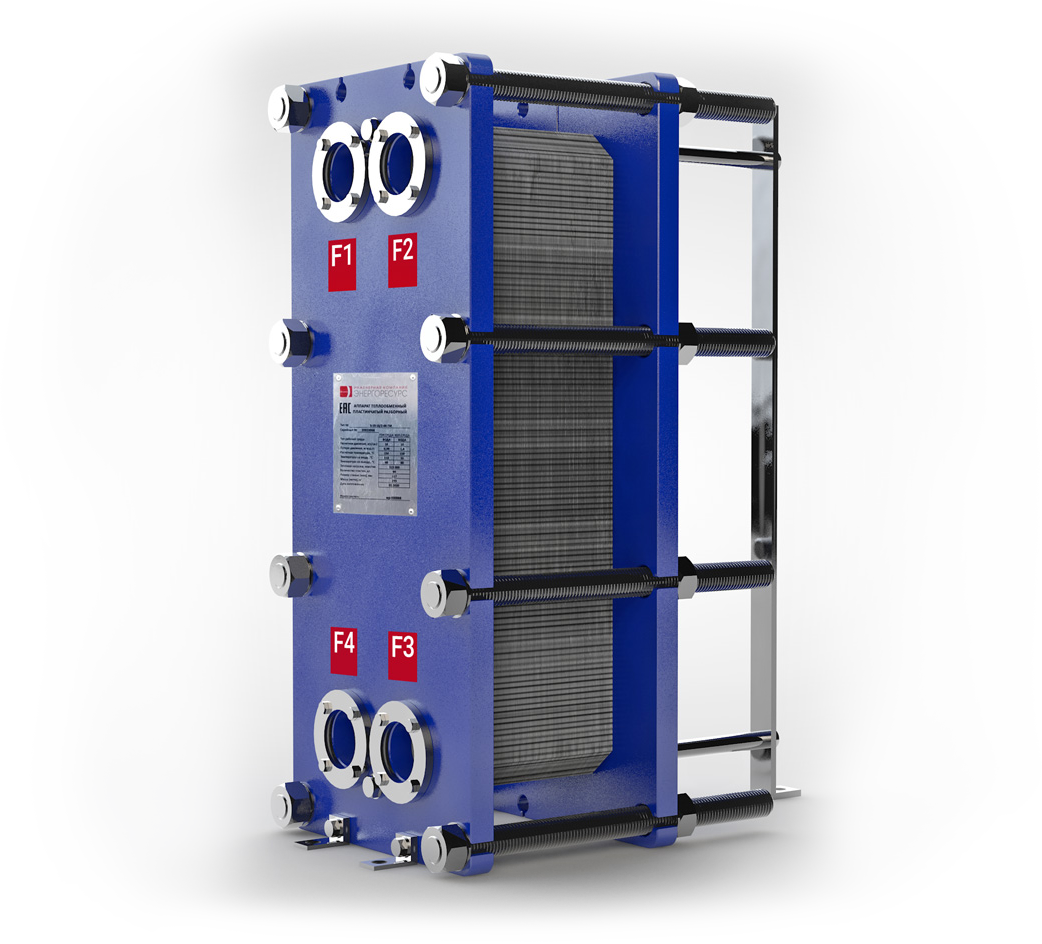

F1 – Вход греющей среды
F2 – Выход нагреваемой среды
F3 – Вход нагреваемой среды
F4 – Выход греющей среды

По запросу Заказчика возможно нестандартное расположение портов.
Конструктивно разборный пластинчатый теплообменник состоит из рамы и пакета пластин.

Рама состоит из неподвижной плиты (1) и прижимной плиты (2), задней стойки (7), которая соединена с неподвижной плитой верхней направляющей (3) и нижней направляющей (4). Рамы разборных теплообменников выпускаются разной длины для обеспечения установки в нее разного количества пластин.

Между неподвижной и прижимной плитами находится расчетное количество пластин (5) с резиновыми уплотнительными прокладками.

Пакет прижат к неподвижной плите прижимной плитой резьбовыми стяжками (6). Степень сжатия достаточна для уплотнения и герметизации внутренних полостей теплообменника.

F1 – Вход греющей среды
F2 – Выход нагреваемой среды
F3 – Вход нагреваемой среды
F4 – Выход греющей среды

По запросу Заказчика возможно нестандартное расположение портов.
